上海这个装配式建筑项目,创新走在了国内前列,不得不服!!
来源: 建筑管理浏览数:13

上海这个装配式建筑项目,创新走在了国内前列,不得不服!!

全国首批预制混凝土夹心保温外墙挂板学校

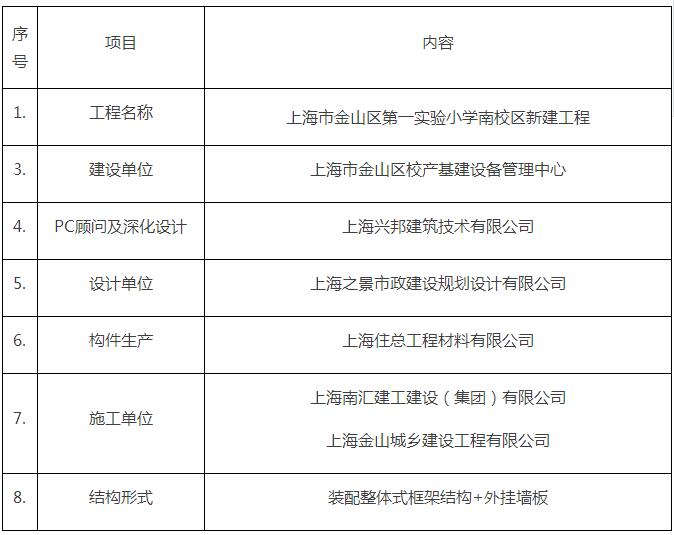

上海市金山区第一实验小学南校区新建工程项目简介

项目概况

本工程项目建设地点位于金山区朱泾镇沈浦泾南路以东,众安街以南,清泉路以西,金龙街以北,总建筑面积20081.58㎡,框架结构体系,其中采用预制装配整体式设计的单体有:1#教学楼、2#教学楼、1#实验楼、2#实验楼、行政楼。以教学楼为例,首层层高4.200m,2~4层层高3.900 m,1~ 4层均采用预制构件装配式设计,预制构件包括:预制混凝土夹心保温外墙挂板、空调板、构造柱、叠合楼板。

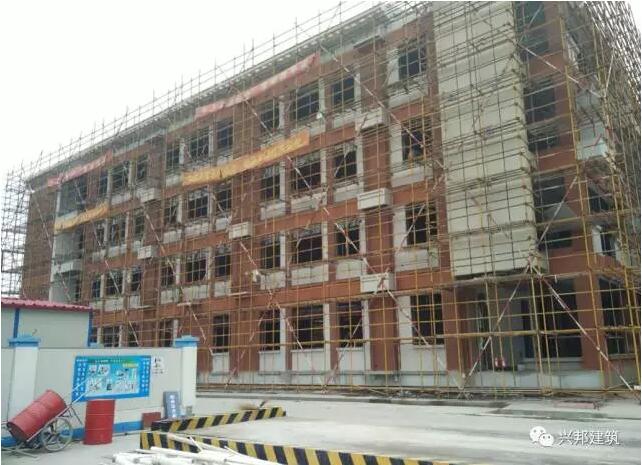

外立面实景


PC设计及施工简介

本项目预制混凝土夹心保温外墙由内叶板(60mm)、夹心保温层(40mm)、外叶板(150mm)和连接件组成,保温体系与结构主体具有相同的耐久性, 是集围护、保温、防水、防火、装饰等多项功能为一体的装配式预制混凝土构件。

▲ 外挂墙板构件

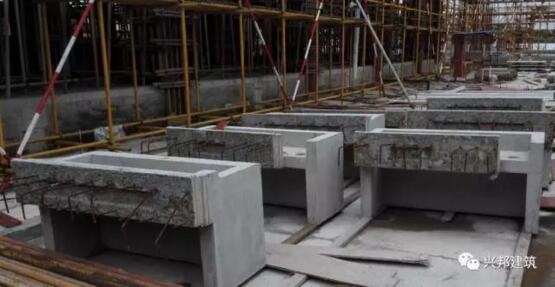

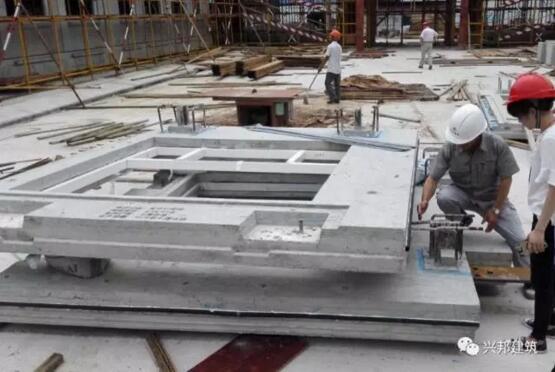

▲ 设备平台构件


▲ 首层施工现场

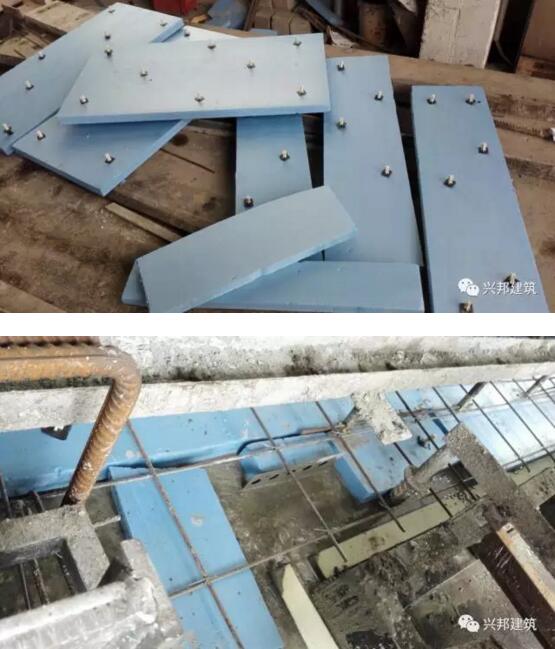

保温材料及连接件介绍:本工程采用挤塑聚苯乙烯保温板,是一种能持久保持保温性能的材料。内、外页板连接件采用纤维增强材料(FRP)连接件附加少量不锈钢连接件,FRP连接件起到在生产、施工及使用期间内、外叶板的稳固作用;不锈钢连接件主要是为在地震作用或火灾状况下发生极限破坏时,避免连接件失效时内叶墙板坠落。


防水板缝介绍

预制板间的板缝用于吸收构件的制作误差和安装误差。这类板缝需采取可靠的防水措施,本工程板缝采用高低坎设计,通过一次材料防水和二次构造防水共同来实现防水效果。板缝处靠材外侧的耐候胶构成第一道防水。靠材内侧留有排水空腔,当耐候胶老化渗水时,将渗水有组织排出外墙。形成构造和材料相结合的防排水体系。



▲ 板缝外观

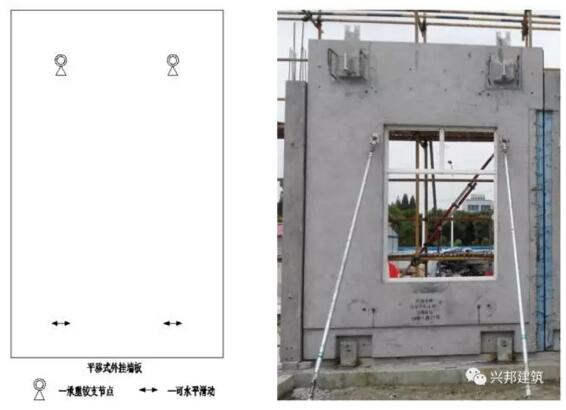

本项目采用平移式外挂墙板设计

设计上外挂墙板与主体结构采用柔性连接,通过预埋件及螺栓与框架梁连接,控制外挂墙板的竖向荷载及水平荷载,外挂墙板的外叶板与框架柱通过保温层分隔,避免增加框架主体的刚度;施工上外挂板与现浇结构同层施工,同后挂施工相比,前者减少了较大的施工误差。

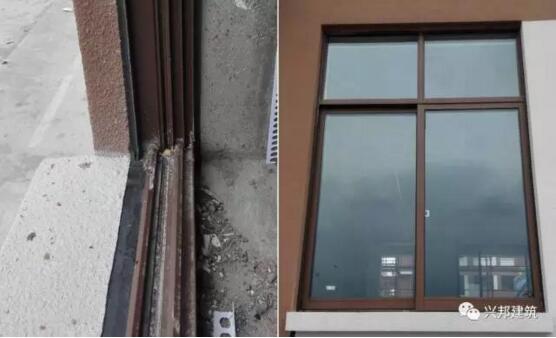

外墙板窗框工厂预埋

将PC外墙的外门窗框直接预埋于预制混凝土板中,铝合金窗框与混凝土墙体被一次性制作成一个整体,从工艺上解决了外门窗的渗透问题,大大提高防水性能并可以有效的减少施工现场工程量,同时也提升了房屋的性能,改善了防水质量。



▲ 窗框预埋

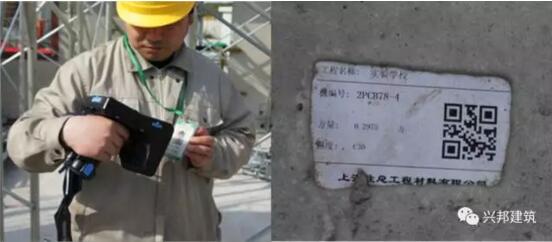

预制构件的芯片

在构件生产阶段,对部分构件预埋二维码标签,相当于为每个构件建立了文档,用手机摄像头扫通构件上的二维码标签,手机屏幕上立刻显示出该构件的安装层数和位置等信息。



▲ 预制构件二维码

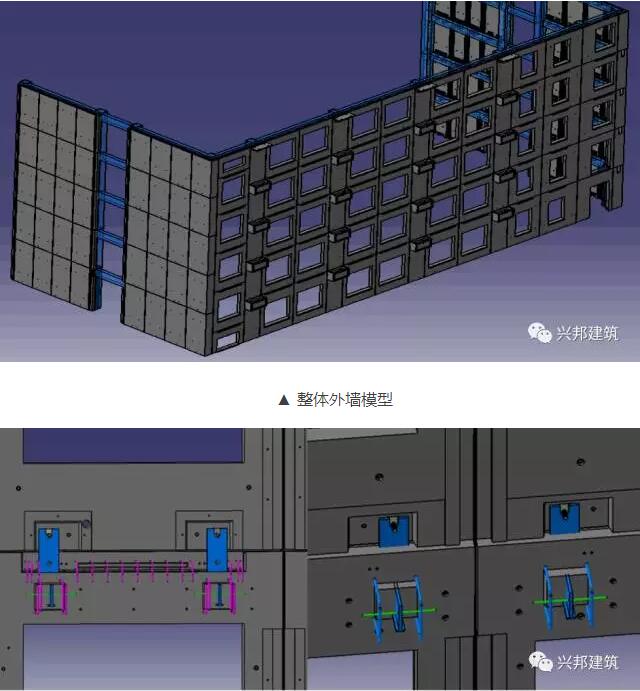

BIM模型的应用

对本工程构件设计同期,采用三维模拟软件建模,目的是通过立体图形的全楼组装,检验每个构件,各个专业现场施工时碰撞问题,及时调整和校正,并可模拟施工,确定合理的施工方案,减少现场修改的施工成本。



▲ 节点模型检验


俗话说:设计、施工不分家,在整个项目中一个专业、具有可行性的施工方案是不可或缺的。预制构件吊装前,兴邦施工部技术人员根据现场塔吊的布置及一层所需的构件量,合理安排预制构件的堆场场地;根据总体施工进度,制定详细的吊装方案,因为预制构件的吊装计划直接影响总体施工进度,两者之间相互关联又相互制约,所以合理安排、科学编制预制构件吊装计划对于装配式结构的施工有着重要的意义;对于现场出现的安装问题,及时给予专业意见。

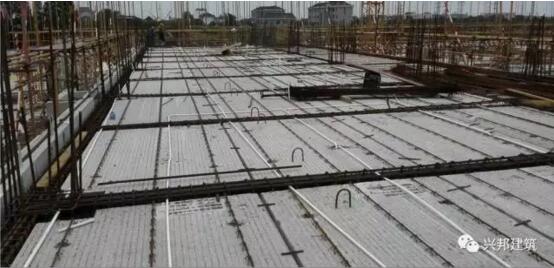

▲ 整齐划一的叠合楼板

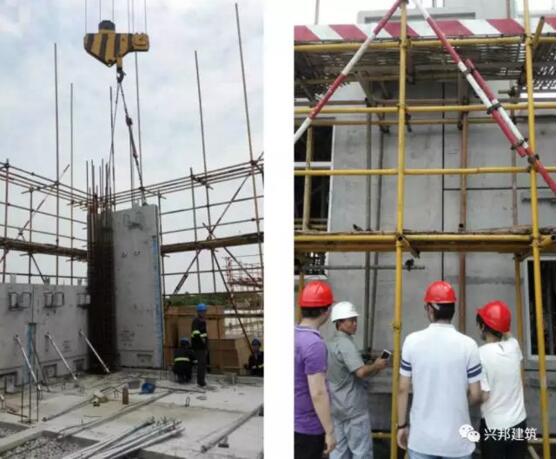

及技术指导现场讲解

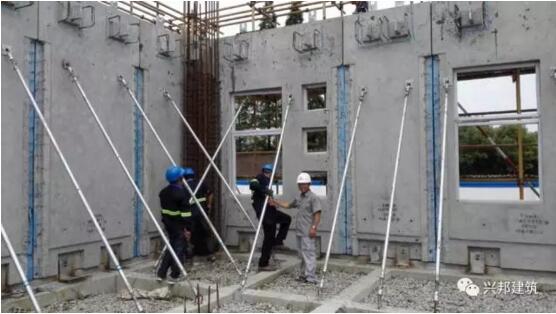

▲ 外墙板安装就位

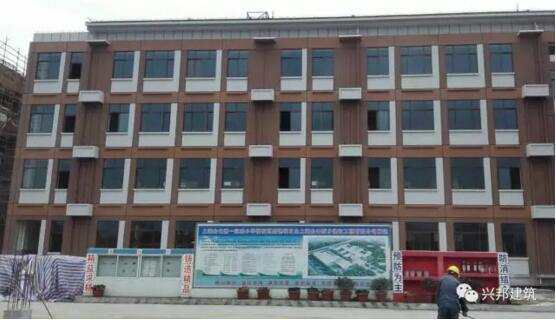

来几张外饰面已完工的整体LOOK。

▲ 上海的装配式建筑设计创新走在国内的前列
是不是很有feel~再来一波局部照片。
▲ 密拼单向叠合楼板
▲ 叠合楼板预埋线盒

▲ 难度大的跨板设备平台

▲ 设计穿墙预留孔及出水孔

▲ 门型构件

▲ 楼梯间错缝外挂墙板
